氣動薄膜襯氟單座調節閥
■ 概述

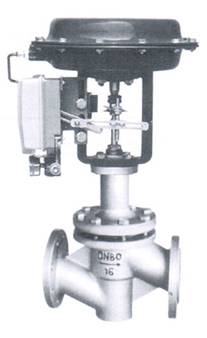

襯四氟單座調節閥由氣(電)動執行機構和耐腐蝕單座直通閥體兩部分組成，由于其接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚四氟乙丙烯(F46)并在閥桿部位使用聚四氟乙烯波紋管密封，杜絕了介質的泄漏。
廣泛適用于化工、石油、冶金、醫藥、電力等行業，對酸、堿等強腐蝕、劇毒、易發揮的介質進行自動控制。
■ 特點
·具有很強的耐腐蝕性能，在閥體內腔、閥芯、閥座、閥桿部位均包覆3mm厚的聚全四氟乙丙烯(F46)，能抗所有(濃硫酸、強堿和王水)的腐蝕。
·密封性能好，采用聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏；
·泄漏量小，由于閥芯、閥座是軟密封，故泄漏量可達到國家Ⅵ級標準；

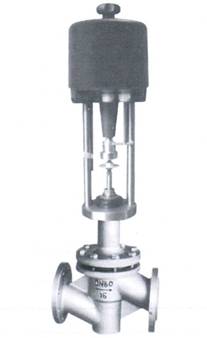

·可采用氣動、電動兩種執行機構，氣動執行機構配多彈簧執行機構體積小、重量輕、輸出力大、調節精度高；電子式執行機構無需伺服放大器，調節精度高；
■ 主要技術參數
|
公稱通徑DN(mm) |
G¾″ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|||||||||
|
額定流量 |
等百分比 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
||||||||||
|
直線 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2 |
3.2 |
5 |
10 |
16 |
25 |
38 |
63 |
80 |
120 |
300 |
|
|
氣動執行 機構型號 |
正作用 |
PM280B |
PM400B |
PM600B |
PM1000B |
||||||||||||||
|
反作用 |
PM280K |
PM400K |
PM600K |
PM1000K |
|||||||||||||||
|
電動執行機構型號 |
361LSA、361LSB |
361LSB、361LSC |
|||||||||||||||||
|
額定行程L(mm) |
10、16 |
25 |
40 |
60 |
|||||||||||||||
|
膜片有效面積Ae(cm2） |
280 |
400 |
600 |
1000 |
|||||||||||||||
|
公稱壓力PN(MPa) |
1.0、1.6 |
||||||||||||||||||
|
固有流量特性 |
等百分比、直線 |
||||||||||||||||||
|
固有可調比R |
50 |
||||||||||||||||||
|
信號范圍Pr(kPa) |
20～100、40～200、80～240 |
||||||||||||||||||
|
氣源壓力Ps(MPa) |
0.14、0.25、0.28、0.40 |
||||||||||||||||||
|
電動執行機構電源 |
220V50Hz、380V50Hz(可選) |
||||||||||||||||||
|
輸入信號 |
4～20、0～10mA.DC及其它控制信號 |
||||||||||||||||||
|
泄漏量等級 |
Ⅳ級、Ⅴ級、Ⅵ級 |
||||||||||||||||||
■ 主要性能指標
|
序號 |
項目 |
氣動調節閥 |
電動調節閥 |
|||
|
不帶定位器 |
帶定位器 |
|||||
|
1 |
基本誤差(％) |
±2.5 |
±1 |
±1.2 |
||
|
2 |
回差(％) |
3 |
1 |
1.0 |
||
|
3 |
死區(％) |
3 |
0.4 |
0.8 |
||
|
4 |
始終點 |
氣/電開 |
始點 |
±2.5 |
±1 |
±1 |
|
終點 |
±5 |
|||||
|
氣/電關 |
始點 |
±5 |
||||
|
終點 |
±2.5 |
|||||
|
5 |
額定行程偏差(％) |
+2.5 |
+2.5 |
+2.5 |
||
■ 外形尺寸及重量
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
486 |
||
|
A |
φ282 |
φ308 |
φ394 |
φ498 |
|||||||
|
B |
φ225 |
φ225 |
φ310 |
φ310 |
|||||||
|
H |
430 |
430 |
510 |
510 |
520 |
650 |
650 |
660 |
810 |
860 |
900 |
|
H1 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
180 |
190 |
200 |
|
H2 |
390 |
390 |
450 |
450 |
460 |
590 |
590 |
600 |
730 |
780 |
820 |
