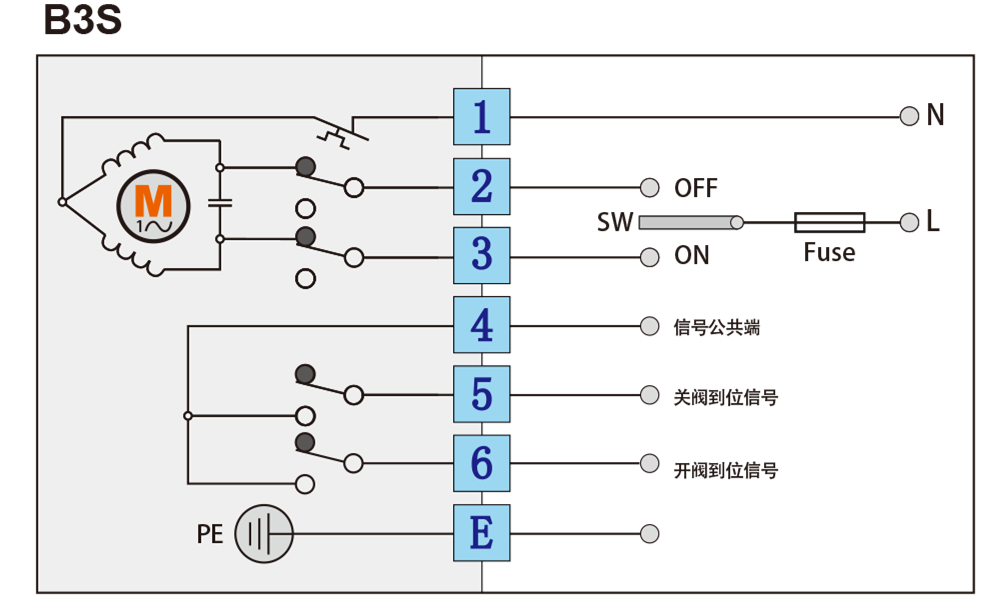

控制說明

 □ SW切換至2 ,電動執行器將順時針旋轉,到位后 4與5接通,給出關閥到位信號。

 □ SW切換至3 ,電動執行器將逆時針旋轉,到位后 4與6接通,給出開閥到位信號。

 ※ 注1：執行器運行中 4與 56都處于斷開狀態。

 ※ 注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能切斷執行器的供電。

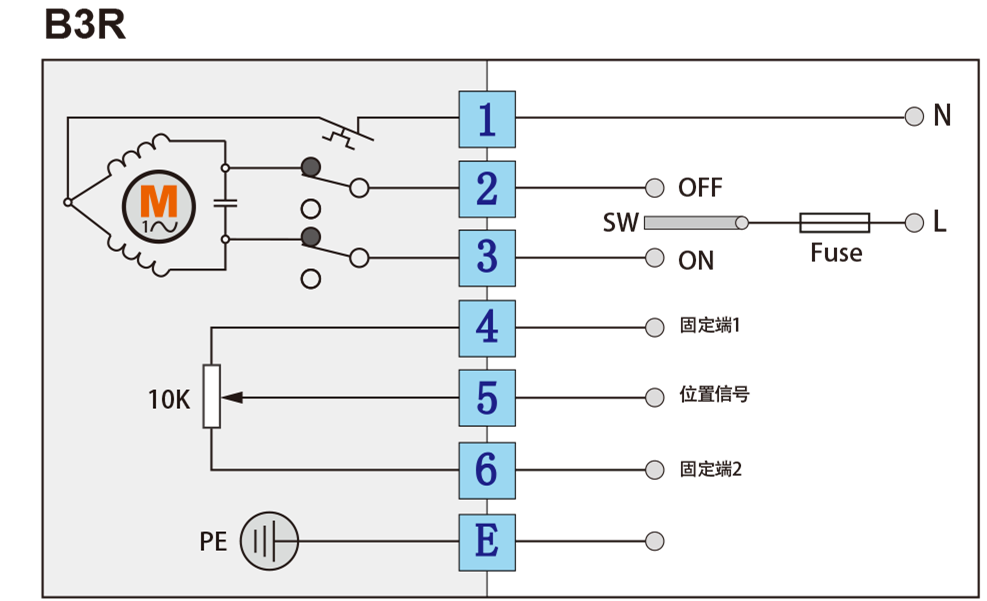

控制說明

□ SW切換至2，電動執行器將順時針轉動，45之間的電阻值將變小，關閥到位后電動執行器停轉。

□ SW切換至3，電動執行器將逆時針轉動，45之間的電阻值將變大，開閥到位后電動執行器停轉。

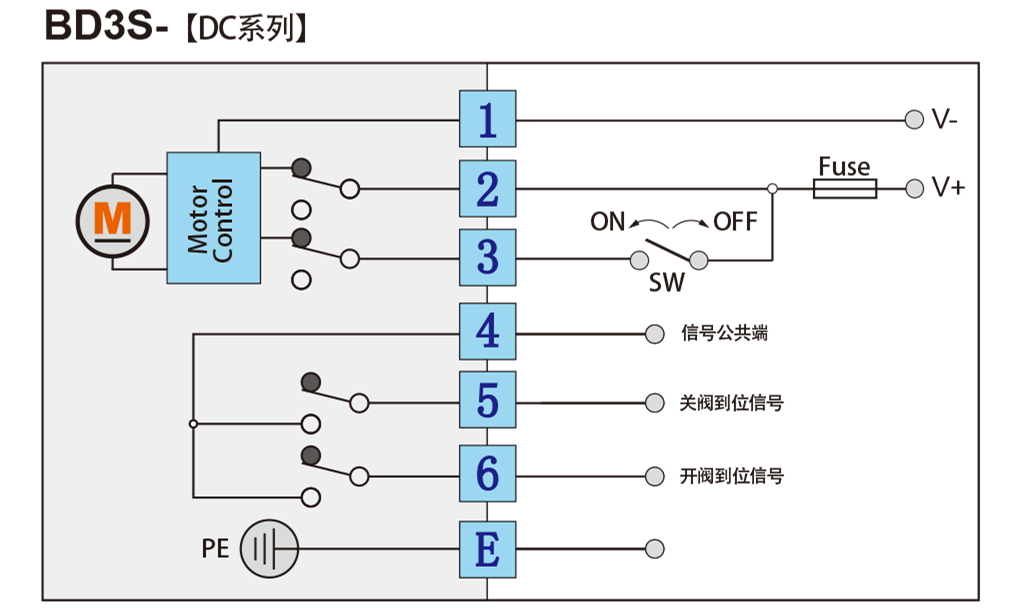

控制說明

□ SW斷開 ,電動執行器將順時針旋轉,到位后4與6接通,給出關閥到位信號。

□ SW閉合 ,電動執行器將逆時針旋轉,到位后4與5接通,給出開閥到位信號。

※ 注1：執行器運行中45與6都處于斷開狀態。

※ 注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能切斷執行器的供電。

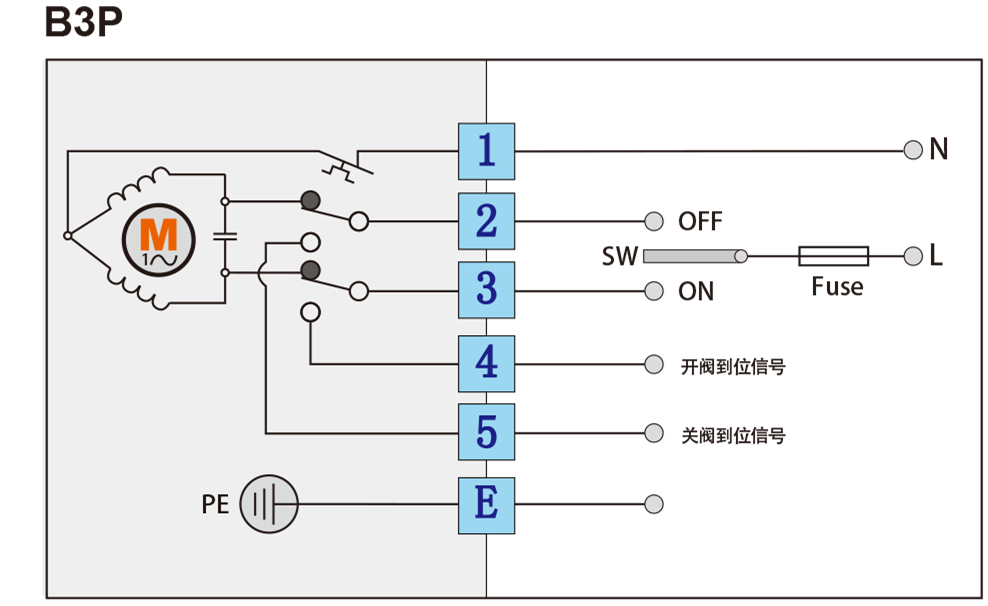

控制說明

□ SW切換至2 ，電動執行器將順時針旋轉，到位后 2與5 接通，給出關閥到位信號。

□ SW切換至3，電動執行器將逆時針 旋轉，到位后3與4 接通，給出開閥到位信號。

※ 注1：執行器運行中 2與 5、  3與4 都處于斷開狀態。

※ 注2：反饋信號與執行器實際到位時刻同步。

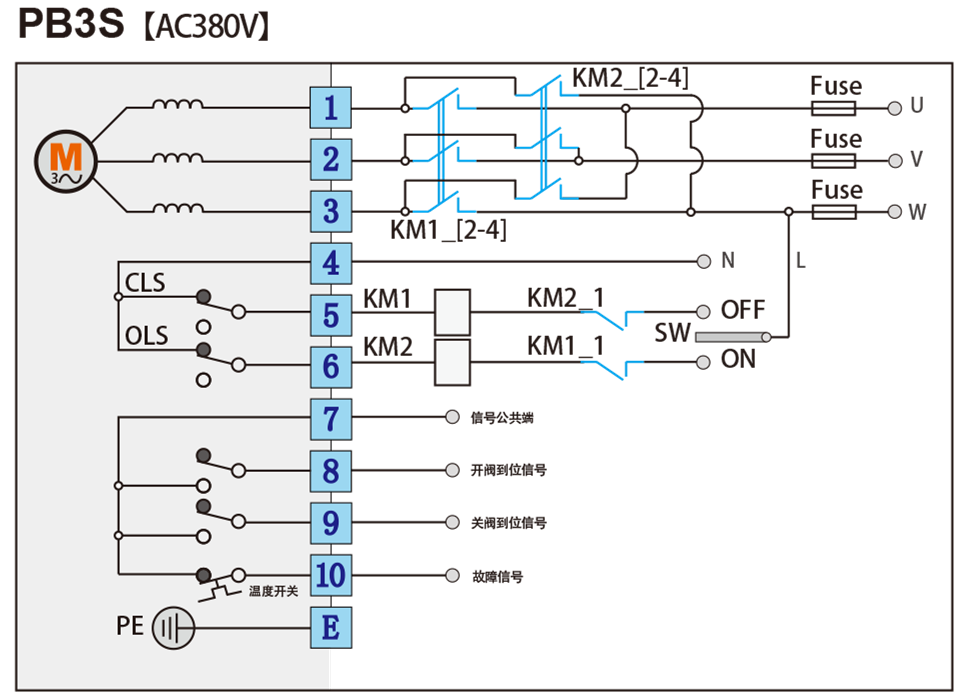

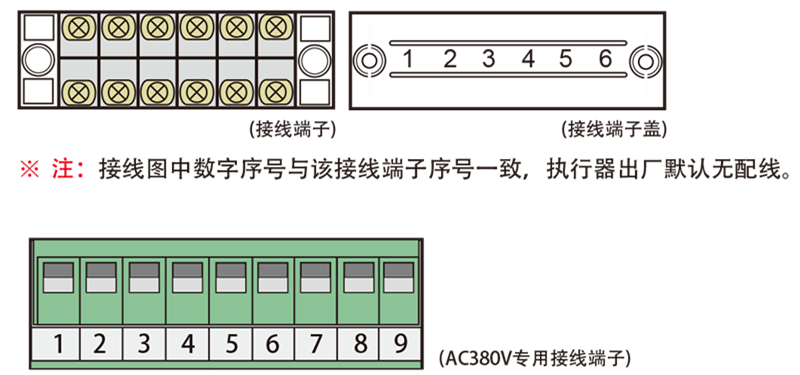

控制說明

□ SW切換至OFF ，電動執行器將順時針旋轉，到位后7與9接通，給出關閥到位信號。

□ SW切換至ON ，電動執行器將逆時針旋轉，到位后7與8接通，給出開閥到位信號。

※ 注1：執行器運行中7與8 9都處于斷開狀態。

※ 注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能切斷執行器的供電。
