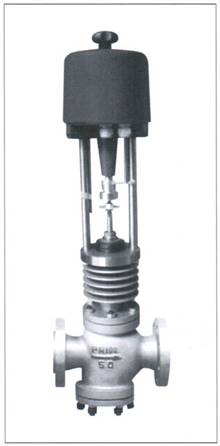

電動雙座調節閥
■ 概述
ZAZN型電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者適用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
■ 特點
·閥體按流體力學原理設計成等截面低流阻流道．額定流量系數增大30％。
·可調范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋。可提高自動調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，杜絕流體外漏。
■ 主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥桿：1Cr18Ni9Ti、司太萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
波紋管：1Cr18Ni9Ti
■ 主要技術參數
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量 |
直線 |
12.1 |
10.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
|
等百分比 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
|
|
額定行程(mm) |
16 |
25 |
40 |
60 |
|||||||
|
公稱壓力PN(MPa) |
1.0、1.6、4.0、6.4 |
||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||
|
固有可調比 |
50 |
||||||||||
|
允許泄漏量 |
硬密封：Ⅱ、Ⅳ級 軟密封：Ⅵ級 |
||||||||||
|
工作溫度t(℃) |
-250～-60、-20～200、-40～250、-40～450、-60～450 |
||||||||||
|
信號范圍(mA.DC) |
O～10、4～20 |
||||||||||
|
作用方式 |
電關式、電開式 |
||||||||||
|
使用環境溫度(℃) |
電動調節閥：-20～70 伺服放大器：0～50 |
||||||||||
|
使用環境濕度 |
電動調節閥：≤95％ 伺服放大器：≤85％ |
||||||||||
|
電源電壓 |
220V.Ac 50Hz 380V.Ac 50Hz |
||||||||||
﹡ 本產品性能指標貫徹JB/T7387-94。
|
序號 |
項目 |
性能指標 |
|
1 |
基本誤差(％) |
±2.5 |
|
2 |
回差(％) |
1.5 |
|
3 |
死區(％) |
3.0 |
|
4 |
額定行程偏差(％) |
+2.5 |
|
5 |
額定流量系數(％) |
±10 |
|
6 |
固有流量特性 |
符合IEC534-1、GB/T4213-92中規定的斜率偏差 |

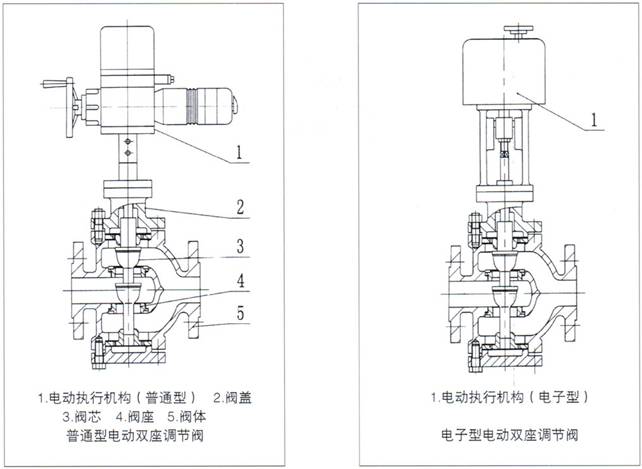

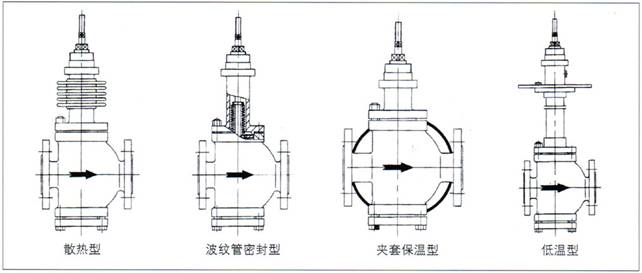

■ 雙座外形

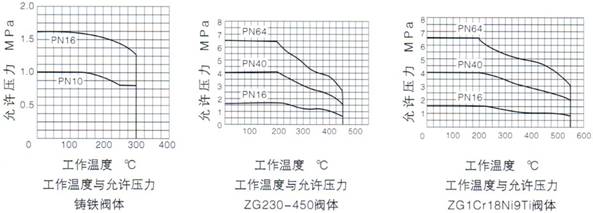

■ 閥體及閥芯材料選擇

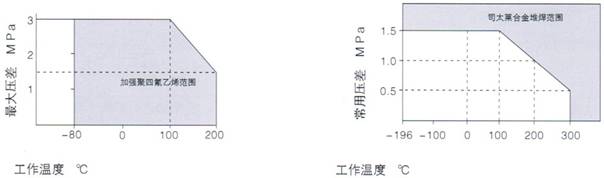

軟閥座型 工作溫度與 大壓差范圍 司太萊合金堆焊 工作溫度與常用壓差范圍
■ 配套用電動執行機構有關技術參數
|
公稱通徑DN(mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
電動執行 |
普通型 |
ZAZ-60 |
ZAZ-60 |
DKZ-410 |
DKZ-410 |
||||||
|
電子型 |
JHZAZ1 |
JHZAZ2 |
JHZAZ3 |
JHZAZ4 |
|||||||
|
電動執行 |
普通型 |
400 |
400 |
6400 |
6400 |
||||||
|
電子型 |
2000 |
4000 |
6000 |
8000 |
|||||||
|
全行程 |
普通型 |
12.5 |
20 |
32 |
48 |
||||||
|
電子型 |
30 |
30 |
48 |
60 |
|||||||
|
消耗功率 |
普通型 |
28 |
35 |
||||||||
|
電子型 |
6 |
15 |
25 |
40 |
|||||||
﹡ 表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
■ 允許壓差
電動雙座調節閥允許壓差表
|
公稱通徑(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
400 |
3.97 |
3.08 |
2.44 |
1.94 |
||||||
|
2000 |
6.40 |
|||||||||
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
||||||
|
6000 |
6.40 |
6.40 |
6.40 |
|||||||
|
6400 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
5.13 |
||||
|
8000 |
6.40 |
6.40 |
6.40 |
|||||||
|
16000 |
6.40 |
6.40 |
6.40 |
﹡ 允許壓差值若大于公稱壓力，則取公稱壓力值。
■ 雙座外形尺寸及重量

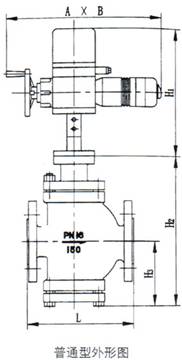

■ 普通型（單位：mm）
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
A |
460 |
530 |
630 |
||||||||
|
B |
230 |
230 |
260 |
||||||||
|
H1 |
490 |
540 |
625 |
||||||||
|
L |
PN16 / PN40 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
|
H2 |
295 |
330 |
340 |
362 |
424 |
462 |
482 |
656 |
691 |
752 |
|
|
H3 |
110 |
130 |
135 |
148 |
174 |
194 |
204 |
260 |
280 |
346 |
|
|
重量(kg) |
PN16 / PN40 |
59 |
60 |
65 |
68 |
100 |
112 |
126 |
188 |
211 |
260 |
|
PN64 |
63 |
64 |
74 |
78 |
109 |
135 |
160 |
233 |
256 |
305 |
|

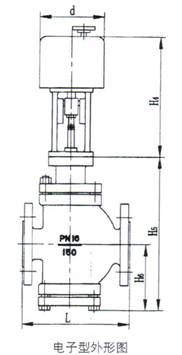

■ 電子型（單位：mm）
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
d |
φ155 |
φ162 |
φ170 |
||||||||
|
H4 |
290 |
325 |
380 |
||||||||
|
L |
PN16 / PN40 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
|
H5 |
295 |
330 |
340 |
362 |
424 |
462 |
482 |
656 |
691 |
752 |
|
|
H6 |
110 |
130 |
135 |
148 |
174 |
194 |
204 |
260 |
280 |
346 |
|
|
重量(kg) |
PN16 / PN40 |
19 |
21 |
26 |
28 |
59 |
71 |
85 |
132 |
155 |
205 |
|
PN64 |
23 |
28 |
36 |
38 |
68 |
94 |
116 |
176 |
201 |
255 |
|
■ 連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84 鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN10、PN16為凸面；PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·薄膜執行機構氣信號接口：內螺紋M16×1.5
·夾套保溫型夾套載熱體接口：對焊φ18×4
* 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準。
■ 訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑(mm)
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·工作溫度及范圍
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其它特殊要求

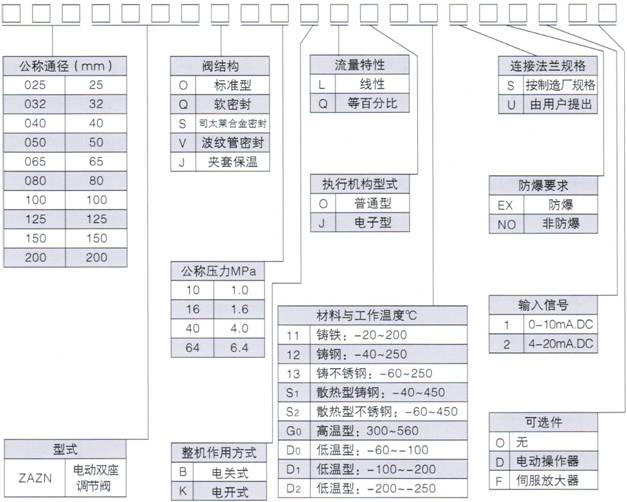

■ 型號
例
100ZAZN040KQO12SNO2DF表示閥口徑為100mm的電動雙座調節閥，標準型閥結構，公稱壓力4.0MPa，電開式，流量特性等百分比，普通型電動執行機構。連接法蘭按制造廠規格，無防爆要求，輸入信號4～20mA.DC，配電動操作器，伺服放大器。
