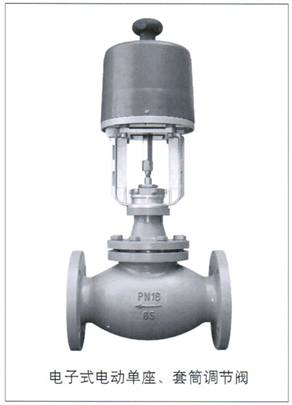

電動單座調節閥
■ 概述
ZAZP、ZAZM型電動單座、套筒調節閥，接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa；使用溫度范圍由40℃～450℃，接受信號為0～10mA.DC或4～20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種。前者用于一般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
■ 特點
·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
·可調范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好。套筒互換性強，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋。可提高自動調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，杜絕流體外漏。
■ 主要零件材料

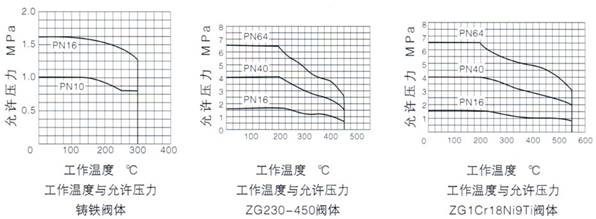

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：1Cr18Ni9Ti、司太萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
墊片：橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片
推桿、襯套：2Cr13
波紋管：1Cr18Ni9Ti
■ 主要技術參數
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||
|
額定流量 |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程L(mm) |
16 |
25 |
40 |
60 |
|||||||||||
|
公稱壓力P(MPa) |
1.0、1.6、4.0、6.4 |
||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||
|
固有可調比 |
50 |
||||||||||||||
|
允許 |
單座 |
硬密封：Ⅳ級 軟密封：Ⅵ級 |
|||||||||||||
|
套筒 |
硬密封：Ⅱ級 軟密封：Ⅳ級 |
||||||||||||||
|
工作溫度t(℃) |
-20～200、-40～250、-40～450、-60～450 |
||||||||||||||
|
信號范圍(mA.DC) |
0～10、4～20 |
||||||||||||||
|
作用方式 |
電關式、電開式 |
||||||||||||||
|
使用環境溫(℃) |
電動調節閥：-20～70℃、伺服放大器：0～50℃ |
||||||||||||||
|
使用環境濕度 |
電動調節閥：≤95％、伺服放大器：≤85％ |
||||||||||||||
|
電源電壓 |
220V、50Hz、380V、50Hz |
||||||||||||||
* 本產品性能指標貫徹GB/T4213-92。
■ 配套用電動執行機構有關技術參數
|
公稱通徑DN(mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
電動執行 |
普通型 |
ZAZ-60 |
ZAZ-60 |
DKZ-410 |
DKZ-410 |
|||||||
|
電子型 |
JHZAZ1 |
JHZAZ2 |
JHZAZ3 |
JHZAZ3 |
||||||||
|
電動執行 |
普通型 |
400 |
400 |
6400 |
6400 |
|||||||
|
電子型 |
2000 |
4000 |
6000 |
8000 |
||||||||
|
全行程 |
普通型 |
12.5 |
20 |
32 |
48 |
|||||||
|
電子型 |
30 |
30 |
48 |
60 |
||||||||
|
消耗功率 |
普通型 |
28 |
35 |
|||||||||
|
電子型 |
6 |
15 |
25 |
40 |
||||||||
* 表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
■ 允許壓差
電動單座調節閥允許壓差表 (單位：MPa)
|
公稱通徑(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
10 |
12 |
15 |
20 |
|||||||||||
|
400 |
3.90 |
2.71 |
1.71 |
0.95 |
0.62 |
0.37 |
0.24 |
0.15 |
||||||
|
2000 |
6.40 |
6.40 |
6.40 |
4.87 |
3.11 |
|||||||||
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.11 |
3.73 |
2.39 |
1.53 |
||||||
|
6000 |
1.38 |
0.91 |
0.54 |
|||||||||||
|
6400 |
1.45 |
0.95 |
0.61 |
0.40 |
0.28 |
0.15 |
||||||||
|
8000 |
0.50 |
0.34 |
0.19 |
|||||||||||
|
16000 |
0.98 |
0.68 |
0.38 |
|||||||||||
電動套筒調節閥允許壓差表(單位：MPa)
|
公稱通徑 (mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
400 |
1.94 |
1.62 |
1.31 |
1.08 |
0.88 |
||||||
|
2000 |
6.40 |
6.40 |
|||||||||
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
||||||
|
6000 |
6.40 |
6.40 |
6.40 |
||||||||
|
6400 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
|||||
|
8000 |
6.40 |
6.28 |
4.59 |
||||||||
|
16000 |
6.40 |
6.40 |
6.40 |
* 允許壓差值若大于公稱壓力，則取公稱壓力值。
■ 主要性能指標
|
序號 |
項目 |
單座閥 |
套筒閥 |
|
1 |
基本誤差(％) |
±2.5 |
|
|
2 |
回差(％) |
2.0 |
|
|
3 |
死區(％) |
3.0 |
|
|
4 |
額定行程偏差(％) |
+2.5 |
|
|
5 |
額定流量系數偏差(％) |
+10 |
|
|
6 |
固有流量特性 |
符合IEC534-1、GB/T4213-92中規定的斜率偏差 |
|

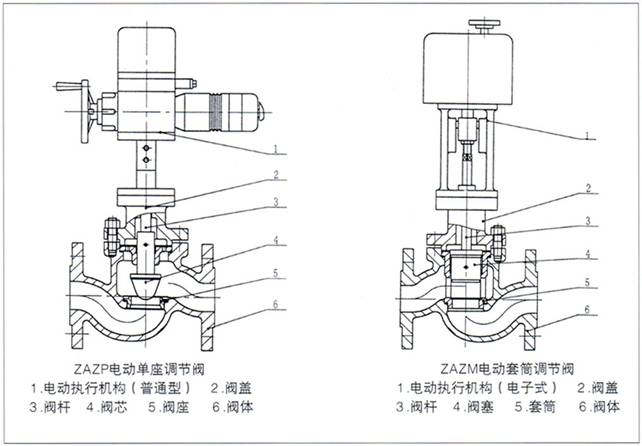

■ 基本結構

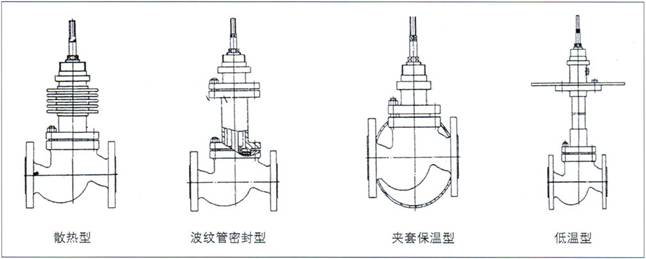

■ 閥體及上閥蓋型式

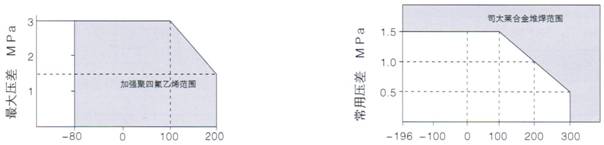

■ 閥體及閥芯材料選擇
■ 外形尺寸及重量

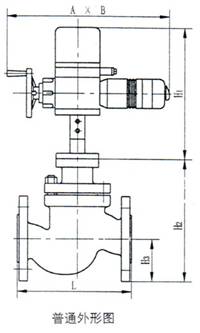

普通型（單位：mm）
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
A |
460 |
530 |
630 |
|||||||||
|
B |
230 |
230 |
260 |
|||||||||
|
H1 |
490 |
540 |
625 |
|||||||||
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
H2 |
175 |
180 |
215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
|
|
H3 |
53 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
|
|
重量(kg) |
PN16 |
50 |
52 |
54 |
56 |
58 |
75 |
87 |
95 |
132 |
135 |
155 |
|
PN64 |
53 |
56 |
58 |
65 |
68 |
84 |
110 |
129 |
177 |
180 |
210 |
|

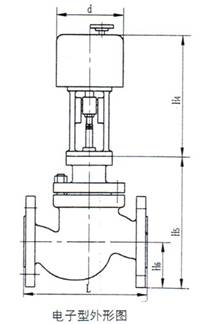

電子型（單位：mm）
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
d |
φ155 |
φ162 |
φ170 |
|||||||||
|
H4 |
290 |
325 |
380 |
|||||||||
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
H5 |
175 |
180 |
215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
|
|
H6 |
53 |
58 |
70 |
75 |
82 |
92 |
100 |
110 |
125 |
142 |
170 |
|
|
重量 |
PN16 |
10 |
12 |
15 |
17 |
18 |
34 |
87 |
54 |
76 |
79 |
100 |
|
PN64 |
13 |
16 |
19 |
26 |
27 |
43 |
110 |
85 |
120 |
125 |
150 |
|
■ 連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB9113-88
·法蘭密封面型式：PN10、PN16為凸面；
PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·夾套保溫型夾套載熱體接口：對焊φ18×4
* 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、JPI等標準。
■ 訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑(mm)
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其它特殊要求

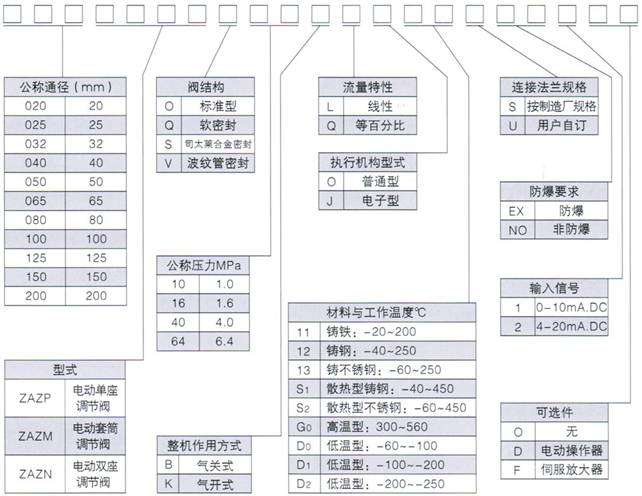

■ 型號
例
100ZAZM040KQJ12SNO2DF表示閥口徑為100mm的電動套筒調節閥，標準型閥結構，公稱壓力4.0MPa，電開式，流量特性等百分比，電子式執行機構，鑄鋼閥體，連接法蘭按制造廠規格，無防爆要求，輸入信號4～20mA.DC，配電動操作器，伺服放大器。
