ZSHO氣動O型切斷球閥
■ 概述
ZSHO氣動O型切斷球閥是一種轉角為90°的旋轉閥門，密封性能優良，流通力大，流阻系數小，結構簡單，使用壽命長，便于維修。配用齒輪齒條式執行機構，具有結構簡單、緊湊、性能優越、輸出力矩大等特點。球閥分單作用和雙作用兩種型號。單作用的優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于開啟或關閉位置。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、航空、航天、造紙、給排水等控制領域中。
■ 主要技術參數和性能
|
公稱通徑DN |
DN8～450mm |
|
公稱壓力 |
1.6、4.0、6.4MPa、ANSI150、300、JIS10、20K |
|
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
|
介質溫度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0符合ANSIB16.104 5級標準 |
|
球體轉角 |
90° |
|
閥體材質 |
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF3(M)、CF8(M) |
|
閥座材料 |
聚四氟乙烯(常溫)、特制PPL(高溫) |
|
防爆級組 |
d11BT4(d2c4)（可供普通型、防爆型二種規格） |
|
電磁閥電源 |
220VAC、24VDC |
|
氣源壓力MPa |
0.4～0.7MPa |
■ 外形尺寸

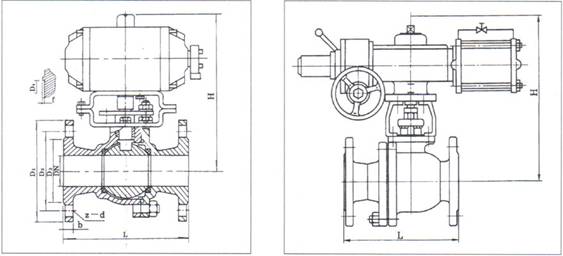

■ ZSHO-1.6精氣動O型切斷球閥外形及連接尺寸
|
公稱壓力 |
公稱通徑 |
L |
D1(Ф) |
D2(Ф) |
D3(Ф) |
b |
H |
z-d |
執行器型號 |
|
1.6 |
15 |
130 |
95 |
65 |
45 |
14 |
220 |
4-Ф14 |
ZGH65(B) |
|
20 |
140 |
105 |
75 |
55 |
14 |
223 |
4-Ф14 |
||
|
25 |
150 |
115 |
85 |
65 |
14 |
230 |
4-Ф14 |
||
|
32 |
165 |
135 |
100 |
78 |
16 |
268 |
4-Ф18 |
||
|
40 |
180 |
145 |
110 |
85 |
16 |
295 |
4-Ф18 |
ZGH80(B) |
|
|
50 |
200 |
160 |
125 |
100 |
16 |
318 |
4-Ф18 |
||
|
65 |
220 |
180 |
145 |
120 |
18 |
325 |
4-Ф18 |
||
|
80 |
250 |
195 |
160 |
135 |
20 |
425 |
8-Ф18 |
ZGH120(B) |
|
|
100 |
280 |
215 |
180 |
155 |
20 |
498 |
8-Ф18 |
||
|
125 |
320 |
245 |
210 |
185 |
22 |
580 |
8-Ф18 |
ZGH140(B) |
|
|
150 |
360 |
280 |
240 |
210 |
24 |
630 |
8-Ф18 |
||
|
200 |
400 |
335 |
295 |
265 |
26 |
650 |
8-Ф23 |
ZGH220(B) |
|
|
250 |
533 |
405 |
355 |
320 |
30 |
- |
12-Ф23 |
||
|
300 |
610 |
460 |
410 |
375 |
30 |
- |
12-Ф25 |
ZGH200(B) |
|
|
350 |
686 |
520 |
471 |
435 |
34 |
- |
12-Ф25 |
||
|
400 |
762 |
580 |
525 |
485 |
36 |
- |
12-Ф25 |
||
|
450 |
864 |
640 |
585 |
545 |
40 |
- |
16-Ф30 |
■ ZSHO-6.4精氣動O型切斷球閥外形及連接尺寸
|
公稱壓力 |
公稱通徑 |
L |
D1(Ф) |
D2(Ф) |
D3(Ф) |
D4(Ф) |
b |
f |
H |
z-d |
執行器型號 |
|
6.4 |
15 |
165 |
105 |
75 |
55 |
40 |
18 |
4 |
249 |
4-Ф14 |
ZGH65(B) |
|
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4 |
252 |
4-Ф18 |
||
|
25 |
216 |
135 |
100 |
78 |
58 |
22 |
4 |
265 |
4-Ф18 |
||
|
32 |
229 |
150 |
110 |
82 |
66 |
24 |
4 |
265 |
4-Ф23 |
||
|
40 |
241 |
165 |
125 |
95 |
76 |
24 |
4 |
295 |
4-Ф23 |
ZGH100(B) |
|
|
50 |
292 |
175 |
135 |
105 |
88 |
26 |
4 |
322 |
4-Ф23 |
||
|
65 |
330 |
200 |
160 |
130 |
110 |
28 |
4 |
392 |
4-Ф23 |
ZGH140(B) |
|
|
80 |
356 |
210 |
170 |
140 |
121 |
30 |
4 |
498 |
8-Ф23 |
||
|
100 |
406 |
250 |
200 |
168 |
150 |
32 |
4.5 |
513 |
8-Ф25 |
||
|
125 |
455 |
295 |
240 |
202 |
176 |
36 |
4.5 |
- |
8-Ф30 |
ZGH300(B) |
|
|
150 |
495 |
340 |
280 |
240 |
204 |
38 |
4.5 |
- |
8-Ф34 |
||
|
200 |
597 |
405 |
345 |
300 |
260 |
44 |
4.5 |
- |
8-Ф34 |
||
|
250 |
673 |
470 |
400 |
352 |
313 |
48 |
4.5 |
- |
12-Ф41 |
||
|
300 |
762 |
530 |
460 |
412 |
364 |
54 |
4.5 |
- |
12-Ф41 |
||
|
350 |
825 |
595 |
525 |
475 |
422 |
60 |
5 |
- |
12-Ф41 |
||
|
400 |
902 |
670 |
585 |
525 |
474 |
66 |
5 |
- |
12-Ф48 |
