■ 概述

    ZZYP、ZZYN、QFY系列閥內取壓型重油專用減壓穩壓閥是不需要任何外加能源，利用被調介質自身能量而自動調節的執行產品，它沿用自力式減壓原理，采用平衡式結構。與傳統的非平衡式結構相比，具有更高的精度(誤差≤5％)，更強的抗干擾能力(閥前壓力波動時，閥后壓力穩定特殊性)，當流量較穩定時，控制精度高達5％，閥本身采用內取壓方式，無須另配取壓管。該閥設定壓力方便，無須停機現場手動連續可調(在一定的范圍內)。

    其執行機構可采用不同的結構(膜片、活塞、波紋管)，可用于不同的溫度和壓力。

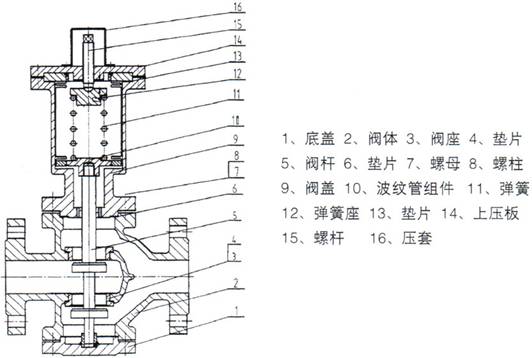

■ 結構

■ 主要技術參數

■ 主要零件材料

■ 安裝與使用

1、閥前一般要安裝截止閥，以便檢修與更換閥門。
2、介質不潔凈時，閥前應裝過濾器。
3、當發現閥后壓力與要求值有偏差或需要改變壓力輸出值時，可以調整彈簧的壓縮量來達到目的。

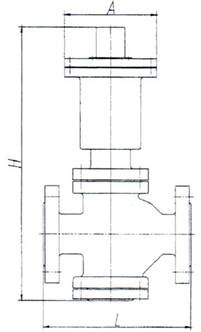

■ 外型尺寸

DN	L		H	A
	PN16/PN40	PN64
10	180	190	450	120
15	180	190	450	120
20	180	190	450	120
25	185	200	450	120
32	200	210	500	150
40	220	235	550	150
50	230	265	580	180
65	275	295	600	180
80	300	320	850	200
100	350	370	950	220
125	410	440	1000	250
150	450	475	1050	250
200	550	570	1100	300
250	670	670	1210	300

■ 連接尺寸及標準

法蘭標準：法蘭按GB9113-88
法蘭密封面型式：PN10、PN16為凸面；PN40、PN64為凹凸面、閥體為凹面
﹡閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI、JIS、JPI等標準

■ 訂貨須知

訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑(mm)
·公稱壓力(MPa)
·閥前壓力，閥后壓力
·額定流量系數(Kv)
·介質名稱及狀態
·工作溫度(℃)及范圍

查看PDF版本：ZZYP、ZZYN、QFY系列閥內取壓型重油專用減壓穩壓閥.pdf
