ZZC(V)自力式差(微)壓調節閥
■ 概述
ZZC(V)自力式差(微)壓調節閥是一種不需要外加能源的執行器產品。可用于公稱壓力PN01，PN10。差(微)壓均可分段調節。從50mm.W.C至0.1MPa。其用途十分廣泛，可用于工業燃燒爐系統。控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電組密封油系統，控制密封油與氫氣間壓力差，以確保可靠密封。當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓，端壓，力為零)。
■ 特點
﹡無需停止生產即進行設定值的調整；
﹡無填料，閥桿上、下活動時不存在磨擦，上密封絕對可靠；
﹡執行機構敏感元件靈敏，極微小的壓力變化會被感測出來；
﹡閥體為四通形式，因而K、B型可通用一種閥體。
■ 主要技術參數和性能指標(表一)
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|
額定流量 系效Kv |
ZZCP / ZZVP | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| ZZCN | 53 | 83 | |||||||
| 額定行程 | 6 | 8 | 10 | 15 | 20 | ||||
| 公稱壓力PN(MPa) | 0.10 1.0 | ||||||||
| 差壓調節范圍(kPa) |
0.5～5.5 5～10 9～14 13～19 18～24 22～28 26～33 31～38 36～44 42～51 49～58 56～66 64～78 76～90 8～100 |
||||||||
| 介質溫度(℃) | ≤80 | ||||||||
| 調節精度(％) | ≤10 | ||||||||
|
允許泄漏 量(l/h) |
ZZCP / ZZVP | 10-4×閥額定容量(Ⅳ級) | |||||||
| ZZCN | 5×10-3×閥額定容量(Ⅱ級) | ||||||||
注：1. ZZCP/ZZVP公稱壓力為0.1MPa，ZZCN為1.0MPa
2. ZZCN差壓調節范圍為36～4488～100kPa

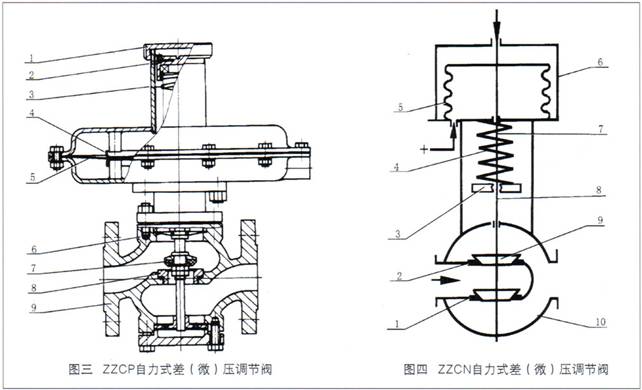

■ 主要零件材料(圖三、四、表二)
■ 表二
| 圖號、序號 | 零件名稱 | 材 料 |
|
圖三.9 圖四.10 |
閥 體 |
HT200、ZG230-450 ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
圖三.7 圖四.9 |
閥 芯 | 0Cr18Ni12Mo2Ti、1Cr18Ni9Ti |
|
圖三.8 圖四.12 |
閥 座 | 0Cr18Ni12Mo2Ti、1Cr18Ni9Ti |
|
圖三.3 圖四.4 |
彈 簧 | 60Si2Mn、1Cr18Ni9Ti、50CrvA |
| 圖三.5 | 波 紋 管 | 1Cr18Ni9Ti |
| 圖四.5.6 | 膜 片 | 丁腈、耐油橡膠、氟橡膠 |
■ 差(微)調節范圍確定
差(微)壓調節范圍分段，見表一。控制點應選取在相應差壓調節范圍的中間值附近。
■ 整機作用方式確定
差(微)壓調節閥有B型和K型兩種。B型閥閥芯初始位置常開，差(微)壓增大時閉合。K型閥閥芯初始位置常閉，差(微)壓增大時開啟。
■ 應用例

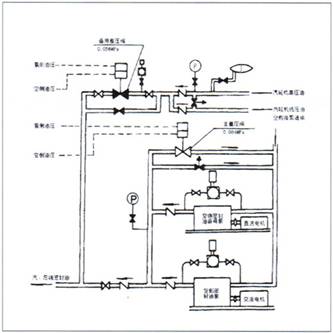

A．氫冷發電機組密封油系統；

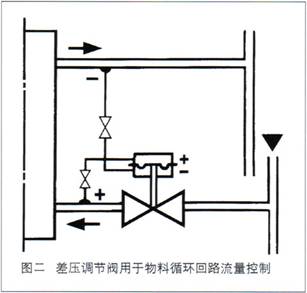

B．風機加熱系統循環風量控制；
C．兩種氣體流量的配比控制；
D．泵旁路調節

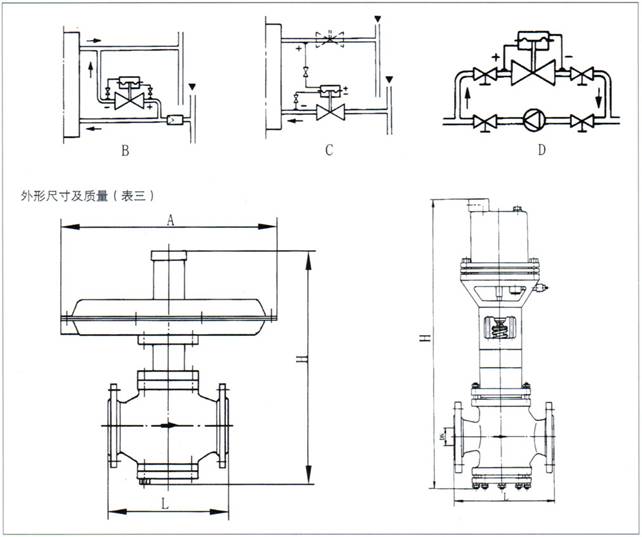

■ 表三（單位：mm）
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | |
| H | ZZCP / ZZVP | 376 | 465 | 365 | 445 | 445 | 490 | 490 | 510 |
| ZZCN | 536 | 536 | |||||||
| L | ZZCP / ZZVP | 150 | 160 | 180 | 200 | 290 | 290 | 310 | 350 |
| ZZCN | 222 | 222 | |||||||
| 重量G（Kg） | 12 | 13 | 15 | 17 | 20 | 38 | 38 | 43 | |
| 導壓管螺紋接頭 | M16×1.5 | ||||||||
單位：mm
|
■ 法蘭尺寸(表四)
|
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| D |
PN01 PN10 |
105 | 115 | 145 | 150 | 165 | 185 | 200 | 220 | |
| D1 |
PN01 PN10 |
75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | |
| b |
PN01 PN10 |
16 | 18 | 20 | 22 | |||||
| n-Φ |
PN01 PN10 |
4-14 | 4-18 | 8-18 | ||||||
| Ff1×D2 |
PN01 PN10 |
2×56 | 3×65 | 3×76 | 3×84 | 3×99 | 3×118 | 3×132 | 3×156 | |
■ 型號編制
例1:
050ZZCP-01BS0/5-10C表示閥口徑為50mm的自力式差壓?jiǎn)巫{(diào)節閥，公稱壓力0.1MPa，閥芯初始位置常開，連接法蘭按生產廠標準，無可選件，差壓調節范圍為5-10kPa，閥體材質為ZG230-450。
例2:
065ZZCN-10BU0/42-51P316表示閥口為65mm自力式差壓雙座調節閥，公稱壓力0.1MPa，閥芯初始位置常開，連接法蘭按用戶提出。無可選件，差壓調節范圍為42～51kPa，閥體材質為ZG0Cr18Ni12Mo2Ti。
